设备简介

MX-ZX型振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物 内部的应变量，并可同步测量埋设点的温度。 应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。 大弹模应变计主要用于高仓位混凝土连续浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。 振弦式应变计具有参数识别功能。

产品特点

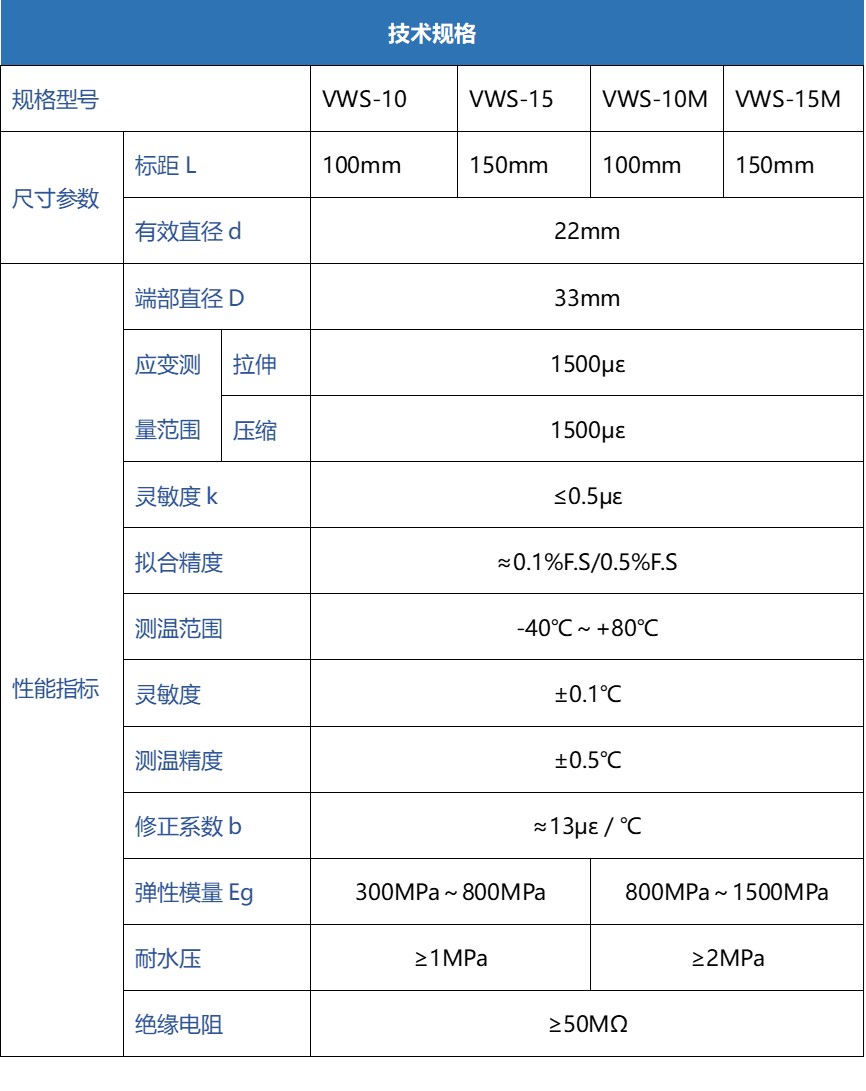

主要技术参数

设备埋设方法示意图

沉重块的比重应远大于同标号混凝土的比重，以免防渗墙混凝土浇筑时发生漂移。沉重块的宽度比防渗墙厚度小 5～10mm，以免在下放过程中卡在槽壁上。

安装埋设前应将铸铁沉重块和吊装架用四根一样长短的￠10mm 钢缆组装在一起，组装时钢缆扣要用双扣扣紧。悬挂沉重块的四根钢丝绳，每隔5米左右布置细钢筋定位框，以使钢丝绳不缠绕。

柔性笼采用吊装就位，若防渗墙槽比较深，应分段吊装，分段吊装时在分段处设置吊装挂耳。边往槽下放吊笼，边在设计高程位置固定应变计和无应力计。

应变计用细铁丝或扎绳固定在钢缆上(按设计要求确定方向)，无应力计悬挂在笼的中

央，应变计的观测电缆汇集在一处松弛扎好引出。

防渗墙混凝土浇筑是连续的，在防渗墙槽中仪器的压力是非常大的，所以埋设在防渗墙10 米以下的应变计必须采用大弹模应变计(VWS-10M 或 VWS-15M)。仪器的布置必须根据不同的埋设高程，设置不同弹模和初始模数的应变计(应变计的弹模和初始模数由厂家根据埋设高程或设计图设定）。
